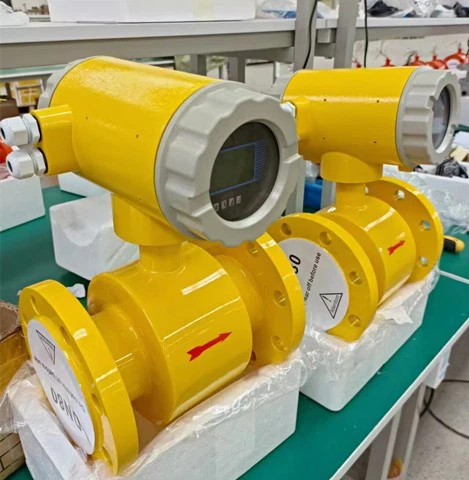

Электромагнитные расходомеры широко используются для измерения расхода проводящих жидкостей, в том числе агрессивных химических веществ, таких как кислоты, щелочи и соли. Хотя электромагнитные расходомеры отличаются высокой точностью и надежностью, одной из распространенных проблем, с которыми сталкиваются в некоторых случаях применения, является возникновение пузырькового шума, который может привести к ошибочным показаниям и нестабильности измерений.
Что такое пузырьковый шум?
Пузырьковый шум возникает, когда пузырьки или газовые карманы проходят через чувствительные электроды расходомера, вызывая временные прерывания сигнала и приводя к ошибкам измерений. Это явление особенно распространено в системах, где текучая среда может содержать воздушные или газовые карманы, например, в системах охлаждающей воды или некоторых химических процессах. Когда пузырьки проходят через расходомер, они могут вызвать кратковременную потерю сигнала или колебания сигнала, создавая так называемый «пузырьковый шум».
Эта проблема не только является разрушительной, но также может привести к неправильным показаниям и неправильной интерпретации фактического расхода. Поэтому понимание коренных причин пузырькового шума и внедрение эффективных методов его смягчения или устранения имеют решающее значение для обеспечения точности и надежности измерений расхода.
Почему пузырьки вызывают шум в расходомерах?
Основной принцип, лежащий в основерасходомеры магнитного типаЭто закон индукции Фарадея, согласно которому проводящие жидкости, проходя через магнитное поле, генерируют индуцированное напряжение. Электроды расходомера затем измеряют это напряжение для определения скорости потока.
Однако наличие пузырьков воздуха или газовых карманов в жидкости может нарушить электрическое поле и индуцированное напряжение. Это нарушение может привести к колебаниям или мгновенному обнулению показаний, что приводит к появлению пузырьковых шумов.
Во многих промышленных применениях, таких как сталелитейные заводы или очистные сооружения, жидкая среда не всегда полностью свободна от газа, что делает ее более склонной к такому типу шума. Когда газовые карманы проходят через электроды, расходомер может ошибочно интерпретировать это как значительное падение или колебание скорости потока, что приведет к ложному срабатыванию сигнализации или неточным выводам данных.
Влияние пузырькового шума
Пузырьковый шум может оказывать несколько негативных воздействий на точность измерений:
Ошибочные измерения: когда пузырьки газа проходят над электродами, расходомер может давать ложные показания. Это может привести к неправильным измерениям расхода, что приведет к неэффективности производства, угрозам безопасности или проблемам с качеством.
Тревоги и ложные сигналы. В автоматизированных системах пузырьковый шум может вызвать тревогу или без необходимости остановить процессы. Это может нарушить работу, что приведет к незапланированным простоям или необходимости ручного вмешательства.
Потеря точности данных. Частое появление пузырькового шума может снизить общую надежность данных о расходе, что затрудняет доверие к показаниям в определенных приложениях, особенно в тех, которые требуют высокой точности.
Как избежать пузырькового шума в электромагнитных расходомерах
1. Правильная установка
Одним из наиболее эффективных способов предотвращения проблем, связанных с пузырьками, является обеспечение установки расходомера с достаточным количеством прямых участков трубы вверх и вниз по потоку. Согласно отраслевым стандартам, длина прямой трубы на входе должна быть как минимум в 10 раз больше диаметра трубы, а длина на выходе должна быть как минимум в 5 раз больше диаметра трубы. Это помогает стабилизировать поток и снизить вероятность образования пузырьков возле электродов датчика.
Более того, крайне важно устанавливать расходомер в месте, где газ не может скапливаться, например, избегать высоких точек трубопровода, где воздух может естественным образом оседать. Если газовые карманы являются неотъемлемой частью потока, рассмотрите возможность использования U-образной конструкции трубы или установки выпускного клапана перед потоком, чтобы помочь выпустить весь захваченный воздух.
2. Регулировка времени демпфирования
В тех случаях, когда пузырьки по-прежнему создают шум, регулировка времени затухания расходомера может помочь смягчить последствия. Время демпфирования – это, по существу, время, необходимое прибору для реагирования на изменения сигнала расхода. При работе с пузырьковым шумом важно выбрать достаточно продолжительное время затухания, чтобы сгладить импульсы, вызванные пузырьками.
Обычно мы устанавливаем время затухания в 3–5 раз больше ширины импульса пузырькового шума. Например, если ширина импульса составляет 10 секунд, время демпфирования должно быть установлено от 30 до 50 секунд. Эта настройка помогает отфильтровать кратковременный шум, но может замедлить реакцию расходомера на реальные изменения расхода. Поэтому необходимо тщательно продумать баланс времени демпфирования с требуемым временем отклика для приложения.
3. Интеллектуальные алгоритмы шумоподавления
Многие современные электромагнитные расходомеры оснащены интеллектуальными алгоритмами, которые помогают обнаруживать и фильтровать пузырьковый шум. Эти системы используют программную логику, чтобы определить, вызваны ли колебания сигнала фактическими изменениями расхода или просто прохождением пузырьков газа. При обнаружении пузырькового шума расходомер может игнорировать эти колебания и сохранять предыдущие действительные показания.
Интегрируя усовершенствованные алгоритмы подавления ошибок и регулируя настройки чувствительности, можно предотвратить ненужные сигналы тревоги и гарантировать, что расходомер продолжает предоставлять точные показания даже при наличии периодически возникающих пузырьков.
4. Обеспечение надлежащих условий среды
Расходомер следует использовать в системе, где жидкость постоянно заполняется в измерительной трубе и не имеет значительных воздушных карманов. Необходимо регулярное техническое обслуживание, чтобы гарантировать, что никакой мусор или отложения не блокируют путь потока или поверхности электродов. Регулярная очистка и проверка расходомера может помочь избежать проблем, вызванных загрязнениями или остатками, которые также могут способствовать ошибочным измерениям.
5. Выберите подходящие материалы.
Наконец, очень важно выбрать правильные материалы для электродов и вкладышей. Такие материалы, как высококачественные покрытия из фторполимера PFA, могут помочь свести к минимуму влияние пузырьков на измерения. Эти материалы не только обеспечивают лучшую устойчивость к агрессивным средам, но и улучшают характеристики датчика в приложениях с высоким риском образования пузырьков.
Пузырьковый шум в магнитных расходомерах является распространенной проблемой, которая может нарушить точность измерений расхода во многих промышленных приложениях. Понимая причины и последствия пузырькового шума и принимая профилактические меры, можно значительно снизить воздействие пузырькового шума.
